Основные технические характеристики

• Коэффициент передачи ММ-секции на частоте 1кГц: 40 дБ
• Номинальное входное напряжение ММ-секции на частоте 1кГц: 5 мВ
• Входное сопротивление ММ-секции 100 кОм
• Входная емкость ММ-секции (переключаемая): 50 пФ, 150 пФ, 250 пФ, 350 пФ
• Отношение сигнал/шум ММ-секции: более 87 дБ
• Уровень нелинейных искажений ММ-секции: ниже -110 дБ
• Отклонение АЧХ от стандарта RIAA: менее 0.1 дБ*
• Входное сопротивление МС-секции менее 0.001 Ом
• Коэффициент преобразования МС-секции 0.4 В/мА
• Отношение сигнал/шум МС-секции: более 70 дБ
• Перегрузочная способность по входу: более 27 дБ
• Выходное сопротивление: 50 Ом
• Минимальное сопротивление нагрузки: 100 Ом
• Потребляемая мощность: не боле 25 Вт

(* При использовании элементов цепей коррекции с точностью номиналов не хуже 0.25%)

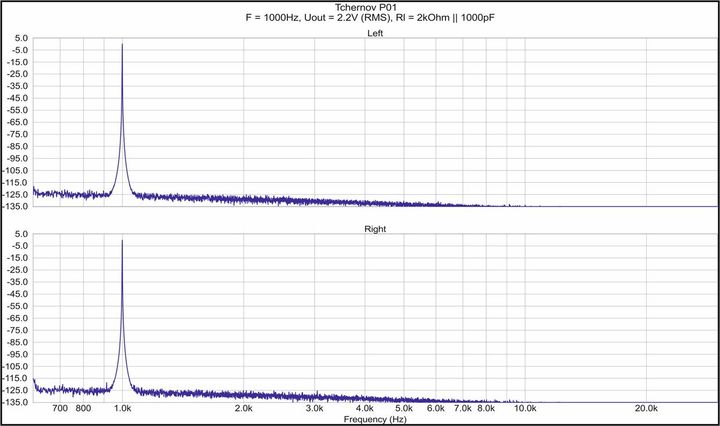

Спектр сигнала на выходе (частота 1кГц, амплитуда 3В)

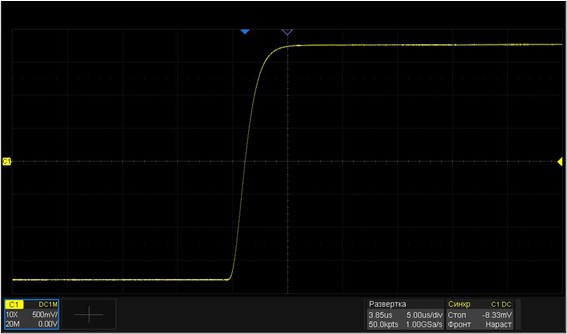

Переходная характеристика (при подаче входного сигнала через цепь анти-RIAA)

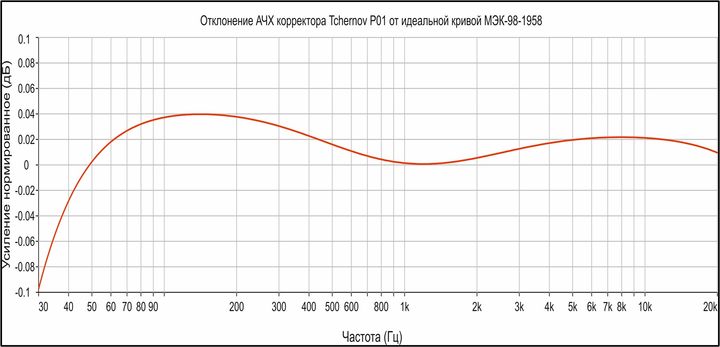

Отклонение АЧХ корректора от идеальной (согласно стандарта МЭК-98-1958)
